配網故障預警定位裝置

分布時間：2023-04-25 發布人：億鑫海

產品簡介

因配電線路運行環境差、故障率高，常常遭受雷擊、外破、絕緣損壞等發生停電故障，故障排查勞動強度大、 效率低，嚴重影響用戶的用電體驗感。我司針對10kV中壓配網架空線路開發的一款創(chuàng )新型“電網可穿戴”裝置，該裝置采用一體化結構設計，高度集成數據采集、處理、發送、供電、通信等模塊，內置可調性卡扣，適用于各種線徑的導線裝置直接卡裝于導線上，并支持帶電安裝。

系統架構

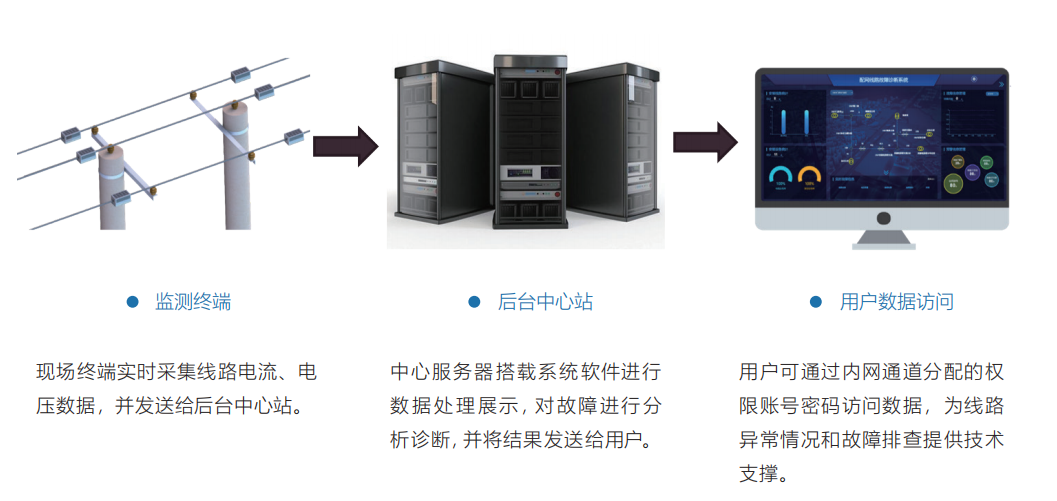

配電線路故障診斷系統分為三層架構，現場終端數據采集、后臺數據處理中心站和用戶數據訪問。

產品功能

1、異常放電監測

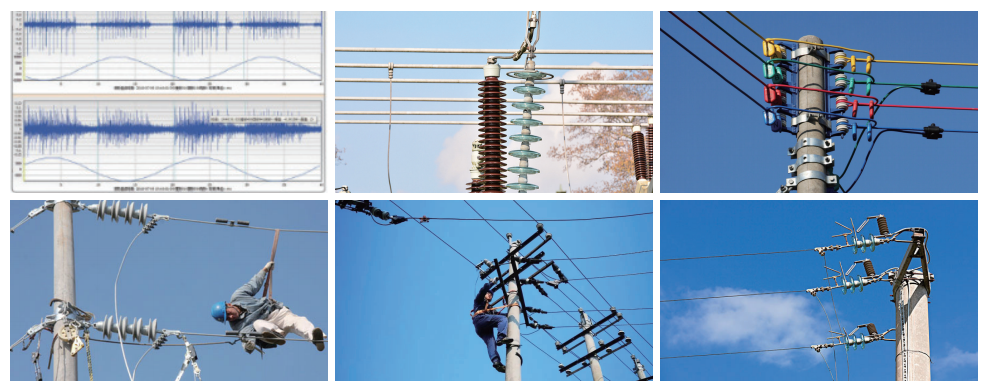

捕捉線路金具浮放電、絕緣子污穢和劣化、樹木生長超高、覆冰等異常狀況的微弱放電信號，進行定位和預警， 及時通知處理，避免故障的發生。

2、故障點區間定位

線路發生故障時，故障線路相電壓跌落，產生零序電壓，裝置啟動故障錄波，合成零序電流，然后對零序電流 進行橫向和縱向的相位幅值對比，實現故障精準定位。

，

3、故障點精確定位

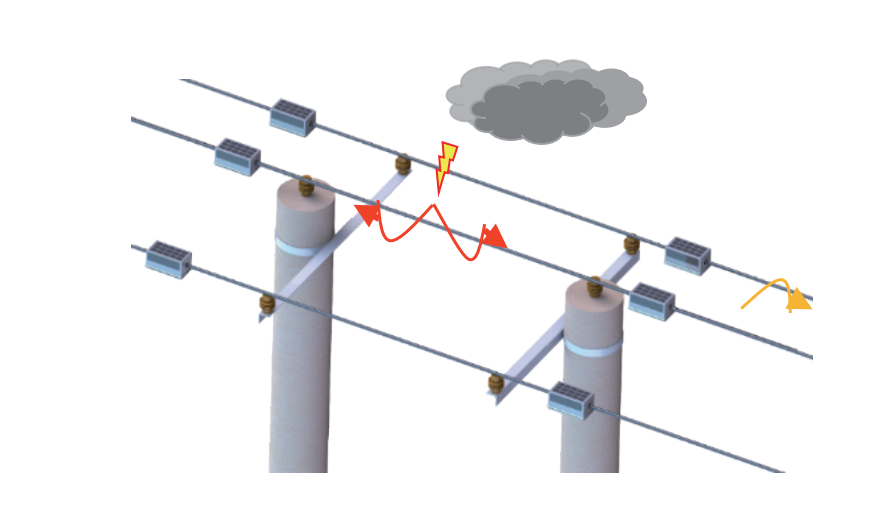

系統利用故障瞬間產生的行波電流，基于行波雙端定位原理，實現故障點的精確定位，極大的提升了運維效率， 縮短停電時間。

4、故障原因判別

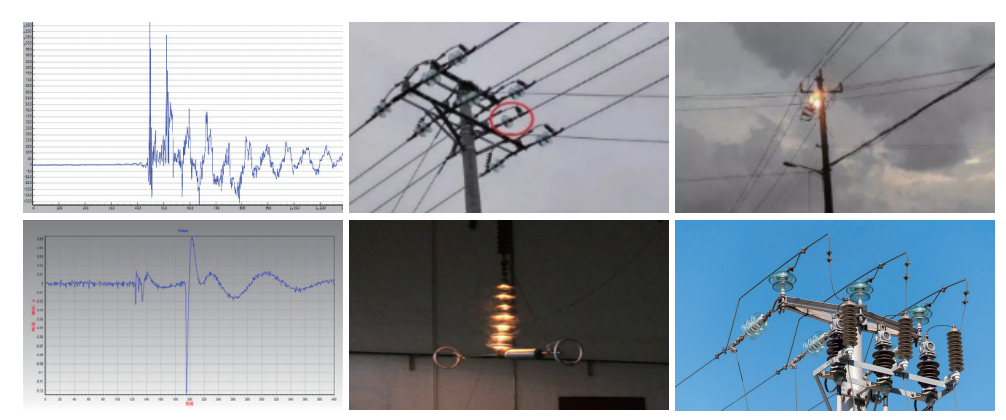

系統根據采集回來的線路電能波形不同，從而對故障類型進行精準分析判斷。

產品特點

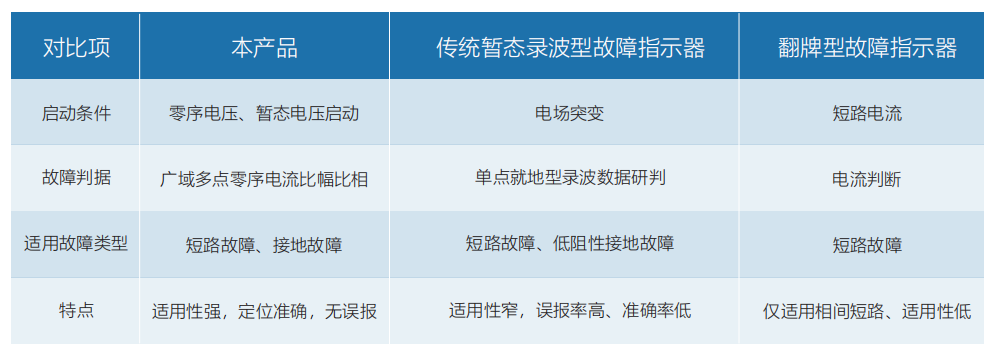

本產品可多點監測數據橫向、縱向對比分析，對故障進行綜合研判。適用于不接地、經消弧線圈接地、經小電阻 接地等配電網中性點接地方式，滿足瞬時性故障、永久性故障的監測要求。在工程設計端，對比傳統故障指示器的弊端和不足，進行了全新的改良和設計。

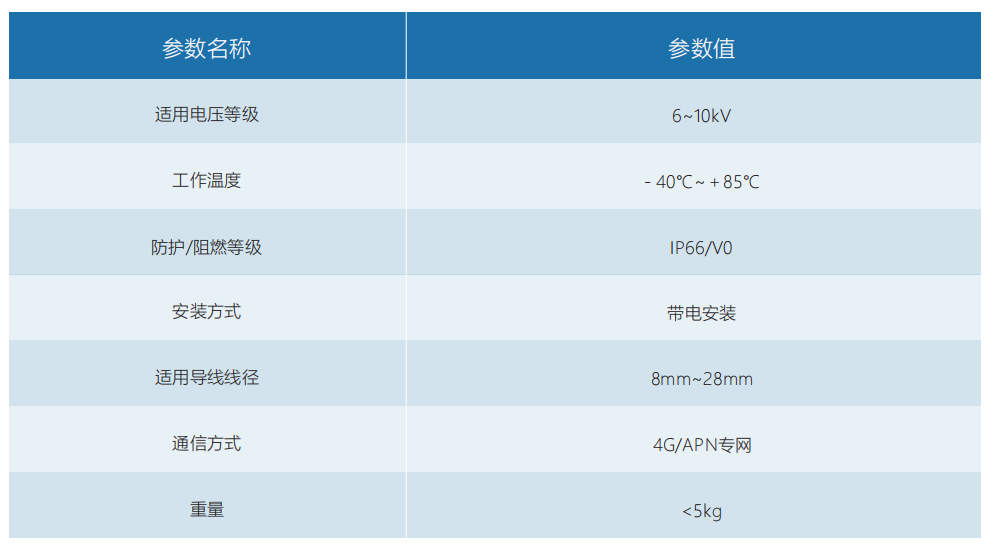

產品參數
