寬頻測量裝置

分布時間：2023-04-25 發布人：億鑫海

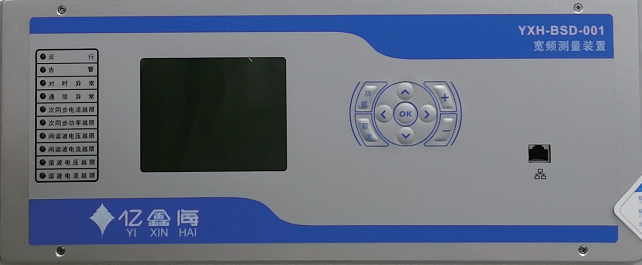

產品簡介

為解決高壓線路傳統測量手段在采樣率和動態特性等方面的不足，中國電科院提出了寬頻測量方法，為電力電子化電網特性定量觀測提供了一種新的技術手段。我司配合電科院研發了寬頻測量裝置，適用于復雜交直流電網內不同電壓等級的新能源接入并網，實現電流、電壓的交流采樣及記錄，并對電氣量中包含的次/超同步振蕩、諧波、間諧 波等分量進行監測和告警。

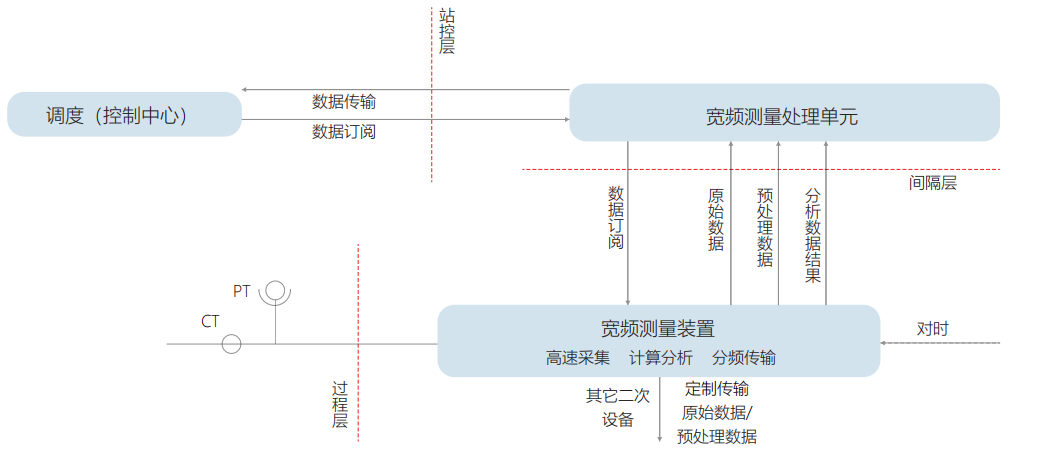

系統架構

產品特點

1、高頻統一采集：減少變電站冗余復雜回路的設計，簡化全站二次結構。同時，寬頻測量裝置采用256點/周波（12.8k/s）的采樣頻率，確保所有高頻信號的有效測量。

2、分類處理 ：數據進行統一分類處理，按不同等級諧波特性及數據處理。同時利用雙CPU設計在邏輯上進行分類并行數據，可以實現諧波、間諧波的準確測量。

3、標準化傳輸 ：寬頻測量裝置遵循GB26865.2-2011及EC61850通訊協議確保信息傳輸的標準化和規范化。

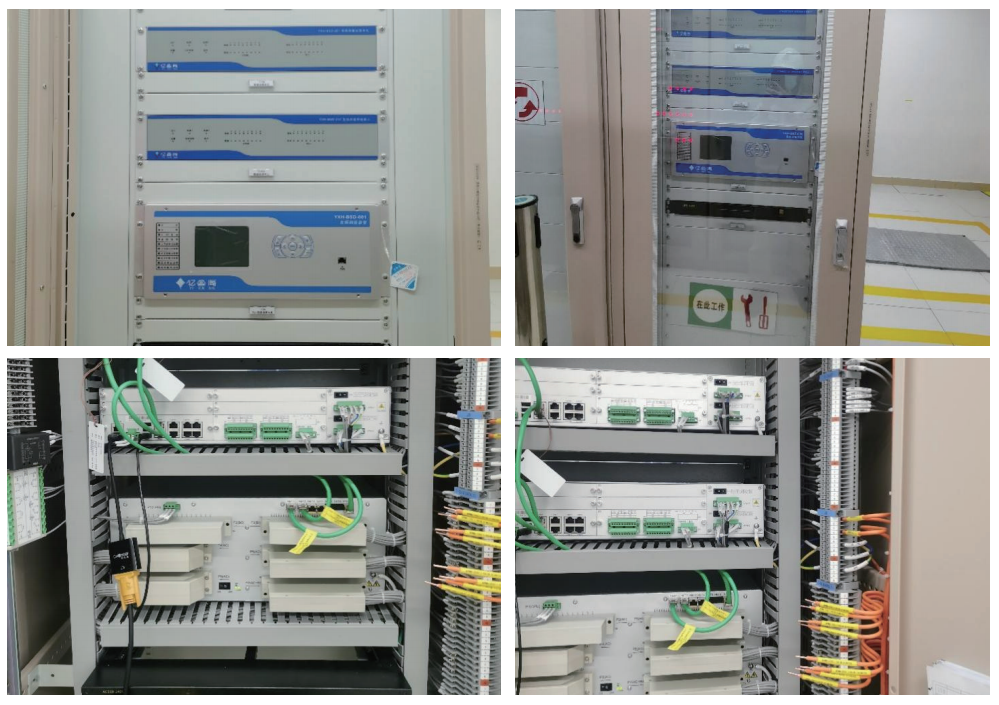

試點應用

目前，寬頻測量裝置在頂巖山風電場、省山風電場落地運行，用于復雜交直流電網內不同電壓等級的新能源接入點，實現電流、電壓的交流采樣及記錄，并對電氣量中包含的次/超同步振蕩、諧波、間諧波等分量進行監測和告警。 系統具有監測范圍廣、監測精度高等特點，最大程度解決了輸電過程中存在的電能異常，收到客戶一致好評，提高了電網的安全性和可持續性。
